La instalación eléctrica de una vivienda no solo es uno de los aspectos más esenciales para garantizar el confort y el funcionamiento correcto del hogar, sino también uno de los puntos más delicados en cuanto a seguridad y cumplimiento normativo. Y en el centro de todo se encuentra un elemento crucial: el cuadro eléctrico. Este dispositivo, que a menudo pasa desapercibido, actúa como el corazón de la red eléctrica doméstica, permitiendo la distribución de energía, la protección frente a sobrecargas y cortocircuitos, y facilitando el control de los distintos circuitos de la vivienda.
A pesar de su relevancia, son pocas las personas que conocen realmente cómo está compuesto un cuadro eléctrico, qué elementos lo conforman o qué dice la normativa vigente sobre su instalación. En este artículo, vamos a explorar con profundidad qué es un cuadro eléctrico, cómo debe configurarse según la normativa española, qué significan los códigos como C1, C2, etc., y cómo garantizar una instalación segura, eficiente y adaptada a las necesidades de cada hogar. Si estás pensando en reformar tu vivienda, realizar una inspección o simplemente quieres entender mejor cómo funciona la electricidad en casa, este artículo te interesa.
Definición y función del cuadro eléctrico
El cuadro eléctrico de una vivienda es el punto de distribución y control del suministro eléctrico. A partir de él se reparten los diferentes circuitos que alimentan todas las estancias del hogar: enchufes, luces, electrodomésticos, aire acondicionado, etc. Además, incorpora mecanismos de seguridad imprescindibles para proteger tanto a las personas como a los dispositivos eléctricos ante posibles fallos.
Diferencia entre cuadro eléctrico y cuadro de luz
Aunque a menudo se usan como sinónimos, cuadro eléctrico y cuadro de luz no son exactamente lo mismo. El cuadro eléctrico incluye todos los componentes que gestionan y protegen la instalación: interruptores automáticos, diferenciales, relés, etc. En cambio, el cuadro de luz suele referirse específicamente al panel donde se controla la iluminación de una zona o donde están ubicados solo los interruptores de luces, y se usa más en contextos industriales o de instalaciones grandes.
En el ámbito doméstico, cuando hablamos del cuadro de luces, en realidad solemos referirnos al cuadro eléctrico general de la vivienda.
Cuadro eléctrico de vivienda según normativa
Según el Reglamento Electrotécnico de Baja Tensión (REBT), todas las viviendas deben contar con un cuadro eléctrico que cumpla ciertas especificaciones técnicas y de seguridad. Estas normas establecen, entre otros aspectos, el número mínimo de circuitos, los dispositivos de protección obligatorios y las características de los componentes que deben instalarse.
Es obligatorio que el cuadro esté ubicado en un lugar accesible, señalizado y protegido de la humedad o agentes externos. Además, debe estar perfectamente identificado, con cada circuito debidamente rotulado para facilitar su uso y mantenimiento.
Normativa aplicable: Reglamento Electrotécnico de Baja Tensión
El Reglamento Electrotécnico de Baja Tensión (REBT), aprobado por el Real Decreto 842/2002, es la normativa de referencia para todas las instalaciones eléctricas en baja tensión en España, incluidas las domésticas.
Este reglamento detalla cómo deben realizarse las instalaciones eléctricas de manera segura, eficiente y conforme a los estándares técnicos exigidos. Incluye aspectos como:
- El número mínimo de circuitos según superficie útil de la vivienda.
- La obligatoriedad de incluir elementos de protección como interruptores diferenciales o magnetotérmicos.
- Las condiciones de puesta a tierra.
- La sección mínima de los conductores eléctricos.
- Requisitos de mantenimiento e inspección.
Cumplir con esta normativa no solo es obligatorio, sino que garantiza una instalación segura y optimizada para el consumo eléctrico del hogar, lo que permite también mejorar la eficiencia energética general de la vivienda.

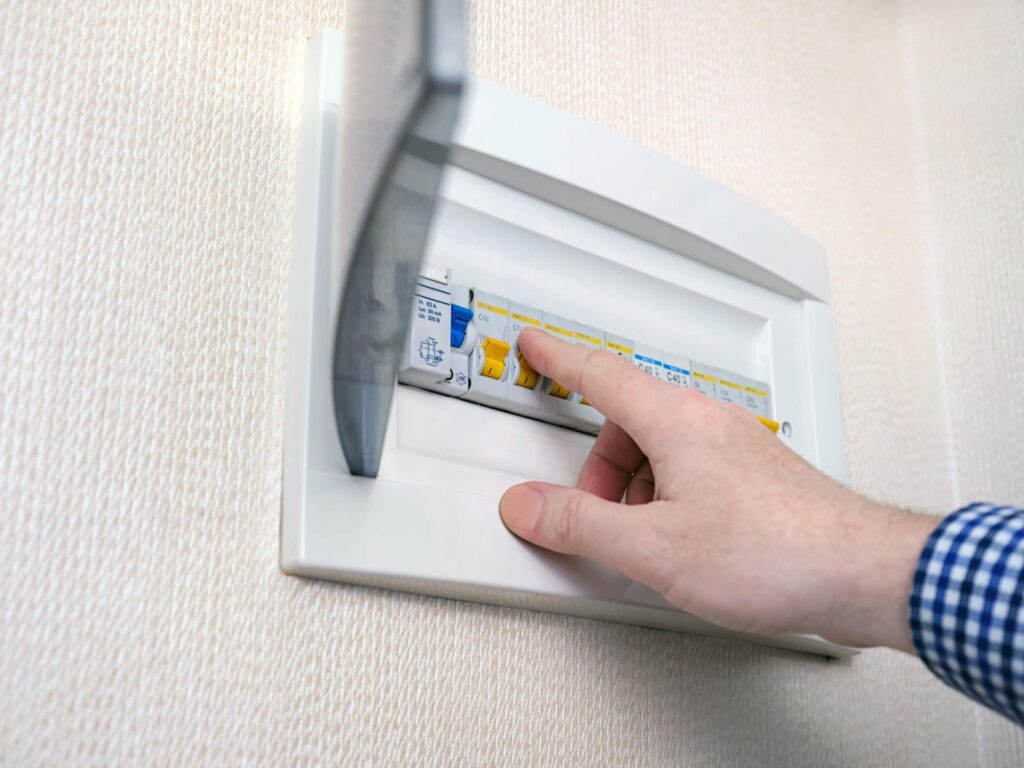

Partes y elementos del cuadro eléctrico
Un cuadro eléctrico doméstico puede parecer complejo a primera vista, pero conocer sus partes permite entender mejor su funcionamiento y detectar posibles problemas con más facilidad. Los principales elementos son:
Diferenciales y magnetotérmicos
- Interruptor diferencial (ID): Detecta fugas de corriente hacia tierra, protegiendo a las personas frente a descargas eléctricas. Es obligatorio en toda vivienda.
- Interruptores automáticos magnetotérmicos (PIAs): Protegen los distintos circuitos frente a sobrecargas y cortocircuitos. Se encargan de cortar el suministro cuando detectan un exceso de corriente.
Ambos elementos trabajan de forma complementaria para garantizar la seguridad de la instalación.
¿Qué significa C1, C2, C3, C4 y C5 en electricidad?
En la instalación eléctrica doméstica, los códigos C1, C2, C3, etc. se refieren a los distintos circuitos que deben estar presentes en el cuadro eléctrico, según la normativa REBT:
- C1: Circuito de iluminación general.
- C2: Circuito de tomas de corriente de uso general y frigorífico.
- C3: Circuito de cocina y horno.
- C4: Lavadora, lavavajillas y termo eléctrico.
- C5: Tomas de corriente en cuartos de baño y auxiliares.
Esta clasificación permite organizar y proteger mejor cada zona o función eléctrica del hogar.
¿Qué significa la letra “C” en un circuito eléctrico?
La “C” que aparece delante de los números (C1, C2, C3…) proviene de la palabra «Circuito», y es una forma estándar de numerar los distintos ramales eléctricos dentro de una vivienda. Este sistema facilita tanto la instalación como el mantenimiento posterior, permitiendo identificar fácilmente qué zona o aparato corresponde a cada línea.
Diferencia entre el cable C4 y el C5
Aunque C4 y C5 son designaciones de circuitos eléctricos, no se refieren a tipos de cable, sino a funciones concretas dentro de la vivienda. La diferencia principal es el uso:
- C4: Alimenta electrodomésticos de alto consumo como lavadora o termo.
- C5: Está destinado a las tomas de corriente de los baños y puntos auxiliares.
Cada uno de estos circuitos debe utilizar cables de una sección mínima específica (por ejemplo, 2,5 mm² o 4 mm²), adecuada para la carga prevista.
Instalación eléctrica en viviendas: claves prácticas
Una instalación bien planificada y ejecutada es fundamental para garantizar el buen funcionamiento de todos los aparatos eléctricos y prevenir riesgos. Aquí te contamos algunos puntos clave que debes tener en cuenta.
¿Cómo tiene que estar el cuadro eléctrico de una vivienda?
El cuadro eléctrico debe:
- Estar en una zona accesible, generalmente cerca de la entrada.
- Incluir todos los elementos de protección obligatorios.
- Tener todos los circuitos identificados y rotulados.
- Contar con espacio para futuras ampliaciones.
- Estar cerrado y protegido del polvo, humedad y contacto accidental.
Además, es recomendable que el cuadro incluya espacio suficiente para añadir nuevos circuitos en caso de reformas o ampliaciones.
¿Qué es obligatorio en un cuadro eléctrico?
Según la normativa vigente, un cuadro eléctrico doméstico debe incluir, como mínimo:
- Interruptor general automático.
- Al menos un interruptor diferencial.
- Interruptores magnetotérmicos para cada circuito.
- Bornes de conexión con toma de tierra.
En función de la superficie de la vivienda, número de estancias y demanda energética, pueden requerirse varios diferenciales o circuitos adicionales.
¿Qué es la regla 1,25 en electricidad?
La regla del 1,25 hace referencia a un coeficiente de seguridad que se aplica a la corriente máxima esperada en una instalación. Significa que los conductores eléctricos deben estar dimensionados para soportar al menos un 125% de la corriente nominal prevista, lo que garantiza que no se sobrecalienten ante picos de consumo.
Esta regla es clave en instalaciones de electrodomésticos de gran demanda o cuando se dimensionan los circuitos para crecimiento futuro.

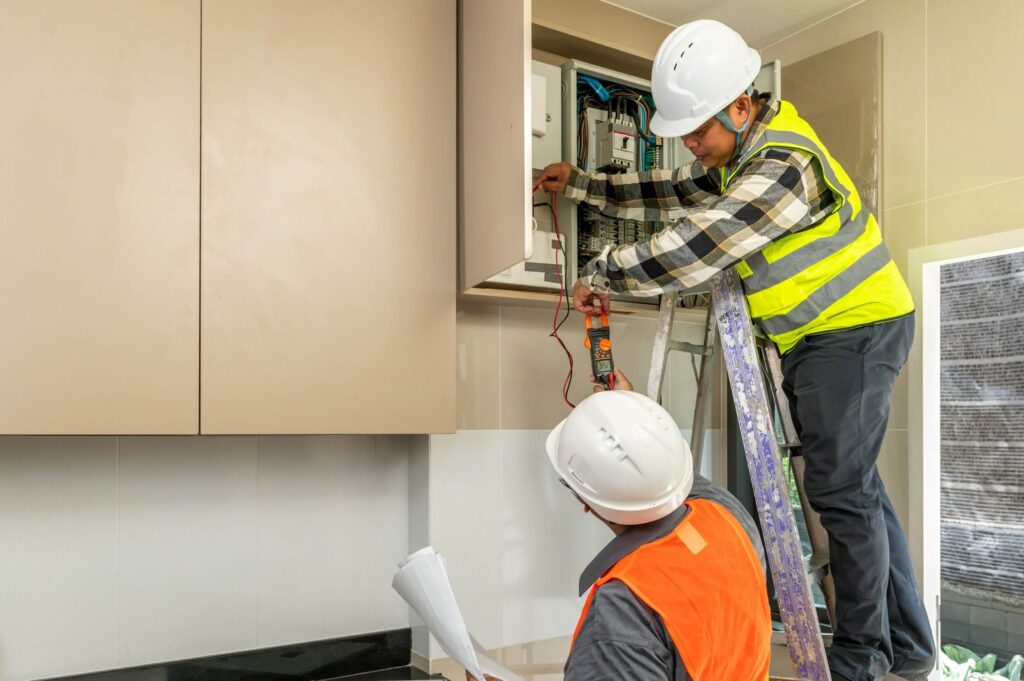

Número de circuitos en una vivienda
La división de la instalación en varios circuitos no es un capricho técnico: se hace para mejorar la seguridad, eficiencia y mantenimiento. Pero, ¿cuántos circuitos necesita una casa?
¿Cuántos circuitos eléctricos debe tener una vivienda?
Según el REBT y su Instrucción Técnica Complementaria (ITC-BT-25), el número mínimo de circuitos obligatorios es cinco (C1 a C5). Sin embargo, en viviendas de mayor tamaño o con instalaciones especiales (como climatización, domótica, etc.), se añaden más:
- C6: Tomas de corriente de climatización.
- C7: Tomas de corriente para automatismos.
- C8: Tomas de corriente para placas solares, cargadores de coche eléctrico, etc.
Contar con un número suficiente de circuitos permite que un fallo no afecte a toda la vivienda y facilita la gestión del consumo eléctrico.
¿Cuántos enchufes se pueden poner por circuito?
La normativa recomienda no instalar más de 20 tomas de corriente por circuito en instalaciones domésticas. No obstante, esto puede variar en función del tipo de uso y la sección del cable. Para electrodomésticos de gran consumo (como el horno o la lavadora), se suele dedicar un circuito exclusivo.
Instalar demasiados enchufes en un solo circuito puede provocar sobrecargas, disparos del magnetotérmico y un riesgo eléctrico innecesario.
¿Qué significa C1, C2 y C3 en una inspección eléctrica?
Durante una inspección eléctrica, el técnico evaluará si los circuitos C1, C2, C3, etc. están correctamente instalados, dimensionados y protegidos. Verificará que:
- Están claramente rotulados en el cuadro eléctrico.
- Tienen su correspondiente interruptor magnetotérmico.
- Se utilizan cables de sección adecuada.
- No se excede la carga máxima permitida por circuito.
Este tipo de revisiones es especialmente importante en reformas, alquileres o cambios de titularidad, donde se exige una instalación en regla.
Apuesta por la eficiencia también en la instalación eléctrica
Contar con una instalación eléctrica moderna, segura y bien distribuida no solo protege tu hogar y a quienes viven en él, sino que también puede ayudarte a mejorar el consumo energético y reducir tu factura eléctrica. En este sentido, apostar por un diseño eficiente de circuitos y el uso de componentes de calidad es tan importante como instalar soluciones de autoconsumo o cargadores para vehículos eléctricos.
Un ejemplo claro lo vemos en el caso de la iluminación eficiente en empresas, que demuestra cómo una buena planificación eléctrica, combinada con tecnologías LED y sistemas de control inteligente, puede reducir hasta un 80% el consumo energético. Este enfoque puede aplicarse también en el hogar, especialmente si se parte de una instalación moderna y preparada.
El cuadro eléctrico: más que un armario con interruptores
El cuadro eléctrico de una vivienda es mucho más que una simple caja con interruptores: es el centro neurálgico de toda la instalación eléctrica, el punto desde el cual se distribuye, se protege y se controla toda la energía del hogar. A través de este artículo hemos conocido su estructura, los elementos que lo componen, la normativa que lo regula y la importancia de una instalación adecuada.
En efiQuality, te ayudamos a optimizar tu vivienda no solo a nivel energético con soluciones de autoconsumo, sino también desde la base: con una instalación eléctrica profesional, segura y preparada para el futuro. Ya sea que quieras reformar tu instalación, añadir puntos de carga para coche eléctrico o simplemente mejorar tu eficiencia, podemos ayudarte a dar el paso. Al igual que en proyectos de iluminación eficiente en empresas, cada detalle cuenta para lograr un consumo energético más responsable y económico. ¿Estás listo para modernizar tu instalación eléctrica y dar el salto hacia la eficiencia energética?
